VIBRAČNÍ TECHNIKA



Jsme dodavatel vibrační techniky a podávací techniky. Na základě vaší poptávky můžeme vypracovat nabídku na dodávku kompletní podávací stanice, nebo komponent pro její stavbu. Sortiment obsahuje spirálové a lineární vibrační podavače, doplňovací zásobníky, řídící přístroje, snímače, příslušenství a manipulační techniku. Dodáváme a kompletujeme podavače z komponent Německé firmy AFAG.
















Komponenty

Afag Frequency control unit SIGA

Afag Frequency control unit SIGA

Afag Control Device Smart Box

Afag Control Device Smart Box

Afag Series HLF-M Linear feeder

Afag Series HLF-M Linear feeder

Afag Series HLF-P Linear feeder

Afag Series HLF-P Linear feeder

Afag Series IRG 1-S Phase angle controller

Afag Series IRG 1-S Phase angle controller

Afag Series IRG1-D Phase angle controller

Afag Series IRG1-D Phase angle controller

Afag Series IRG1-MS Motor controller

Afag Series IRG1-MS Motor controller

Afag Series QRG-1 Laboratory instrument

Afag Series QRG-1 Laboratory instrument

Afag Series LF09 & LF11 Linear feeder

Afag Series LF09 & LF11 Linear feeder

Afag Series BB10 - BB63 Feeding bowls

Afag Series BB10 - BB63 Feeding bowls

Afag Series BB10 - BB63 Feeding bowls

Afag Series BB10 - BB63 Feeding bowls

Afag Series WV151 - WV310 Drives

Afag Series WV151 - WV310 Drives

Afag Series WV401-630 Drives

Afag Series WV401-630 Drives

Afag Series NVD Vibratory hopper

Afag Series NVD Vibratory hopper

Afag Series IBB Industrial belt hopper

Afag Series IBB Industrial belt hopper

Afag Series BF10-15 Drives

Afag Series BF10-15 Drives

Afag Series BF20 - BF50 Drives

Afag Series BF20 - BF50 Drives

Afag Series BL 150 Bunker Step Feeder

Afag Series BL 150 Bunker Step Feeder

Afag Series KLF5 - KLF25 Linear feeder

Afag Series KLF5 - KLF25 Linear feeder

Afag Series PSG1 Piezoelectic control device

Afag Series PSG1 Piezoelectic control device

Afag O-Ring Solution

Afag O-Ring Solution

Afag Drum Feeder

Afag Drum Feeder

Afag Spring Feeding

Afag Spring Feeding

Afag Series Smart FEG Spring feeder device

Afag Series Smart FEG Spring feeder device

Afag Adjusting stops

Afag Adjusting stops

Afag Angle plates VW

Afag Angle plates VW

Afag Series BL 300 Bunker Step Feeder

Afag Series BL 300 Bunker Step Feeder

Afag CAD/CAM feeding systems

Afag CAD/CAM feeding systems

Afag Clean room feeding

Afag Clean room feeding

Komponenty pro manipulaci

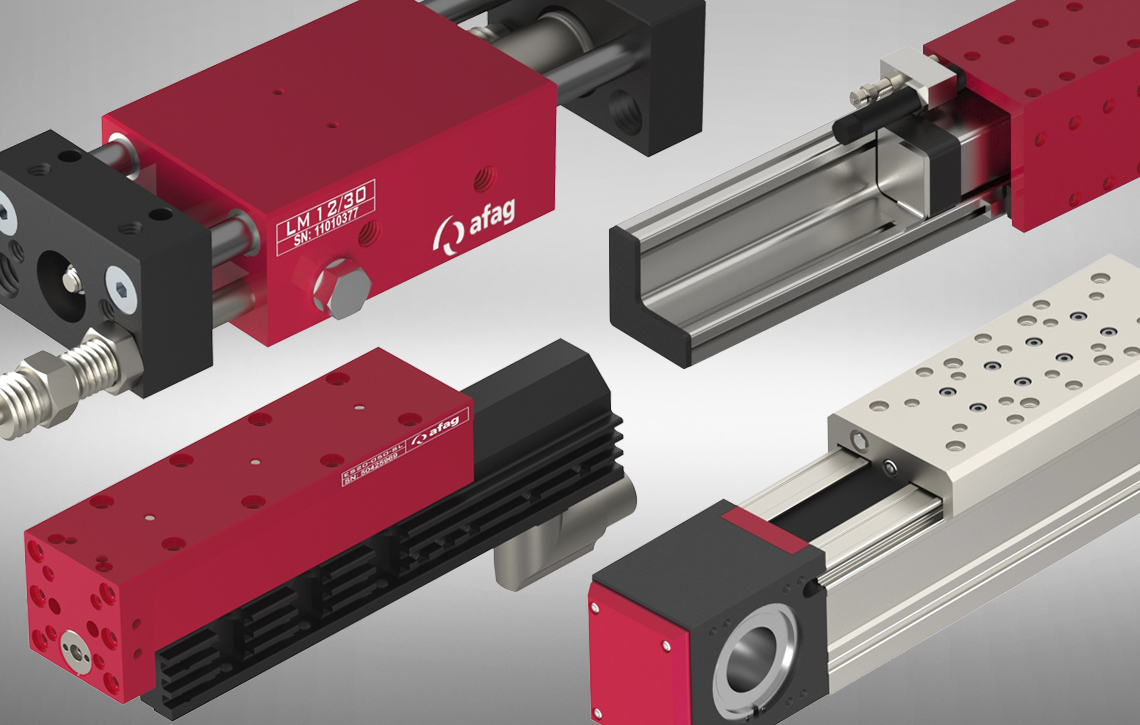

Lineární pohony

Lineární pohony

Lineární pohony

Robustní, univerzální pohony, které poskytují přesné polohování a přesné řízení v široké škále průmyslových aplikací.

Zobrazit produkty >

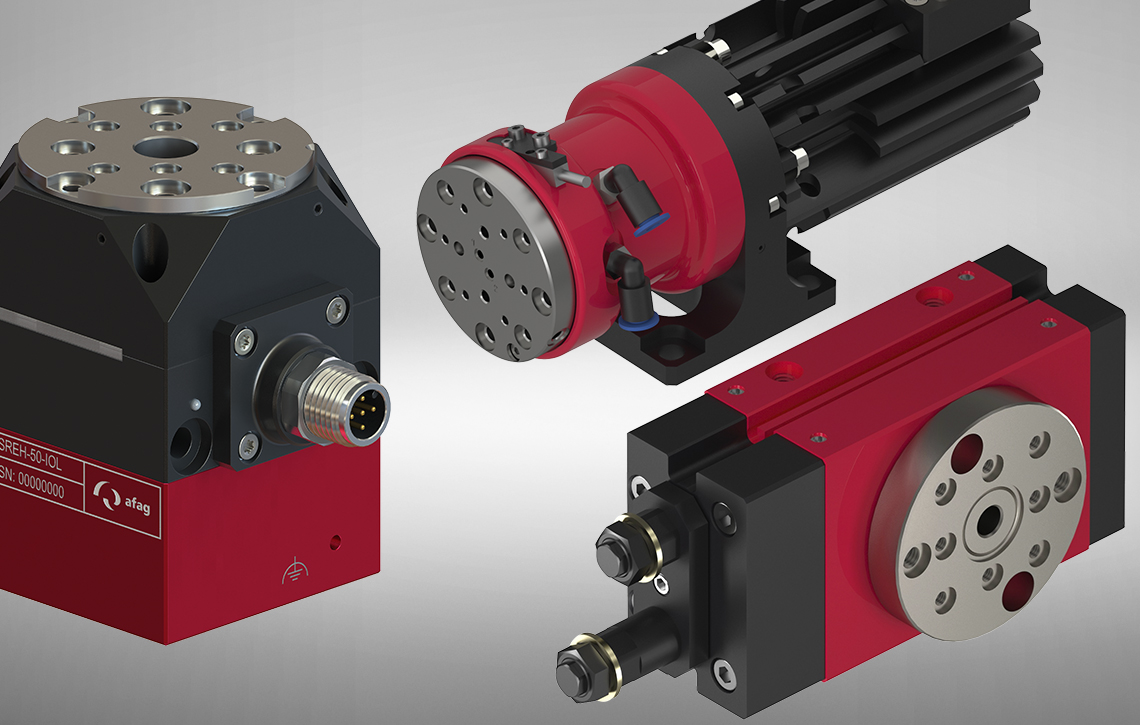

Rotační pohony

Rotační pohony

Rotační pohony

Kompaktní a výkonné moduly pro rotaci, otáčení a přesné polohování obrobků v automatizovaných systémech.

Zobrazit produkty >

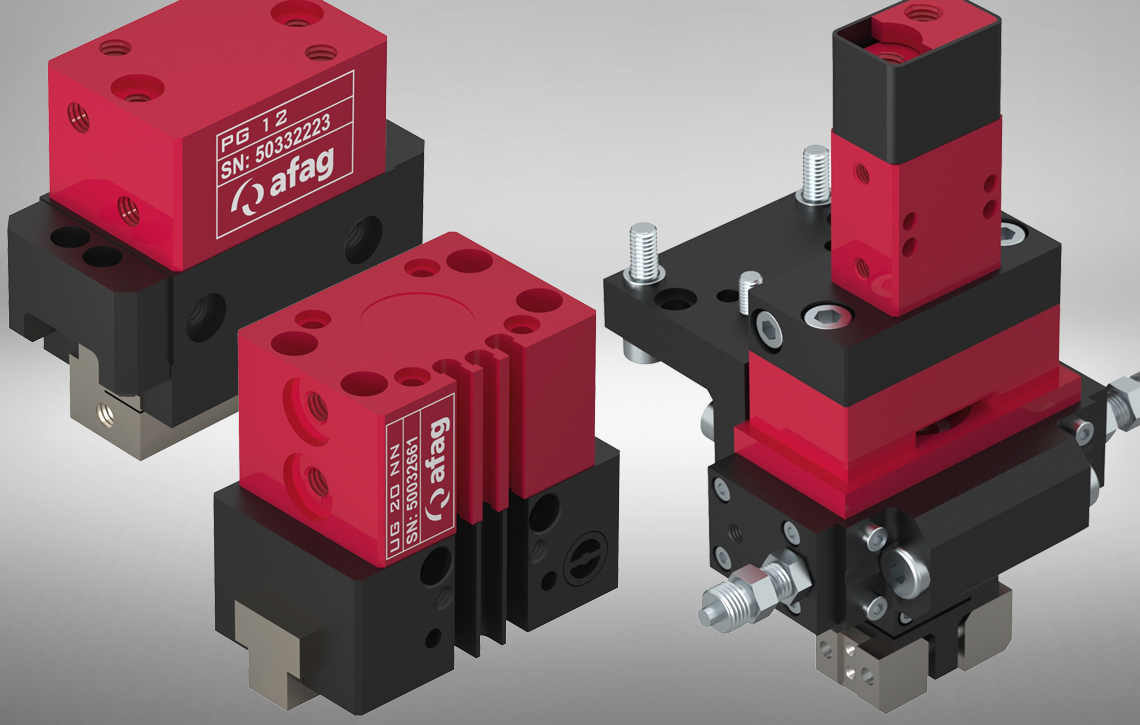

Uchopovače

Uchopovače

Uchopovače

Špičková mechanická, pneumatická a elektrická chápadla pro bezpečné a spolehlivé uchopení jakýchkoliv komponentů.

Zobrazit produkty >

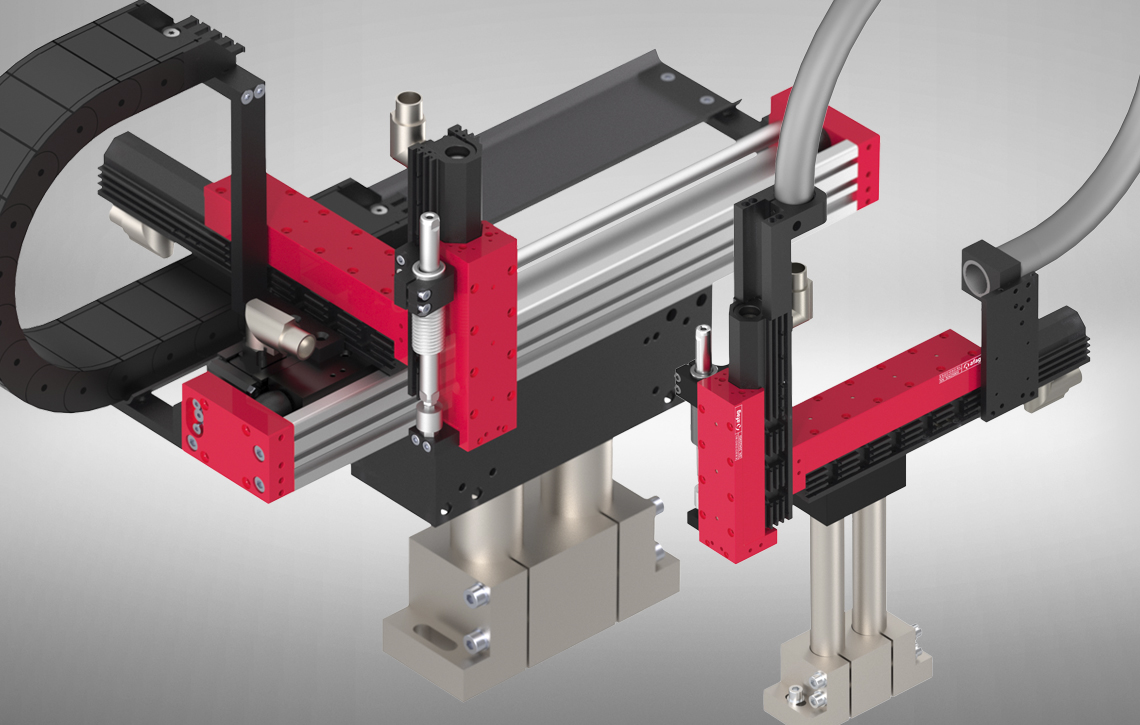

Manipulační systémy

Manipulační systémy

Manipulační systémy

Komplexní modulární systémy a víceosé sestavy na klíč pro kompletní transfer a manipulaci s materiálem.

Zobrazit produkty >

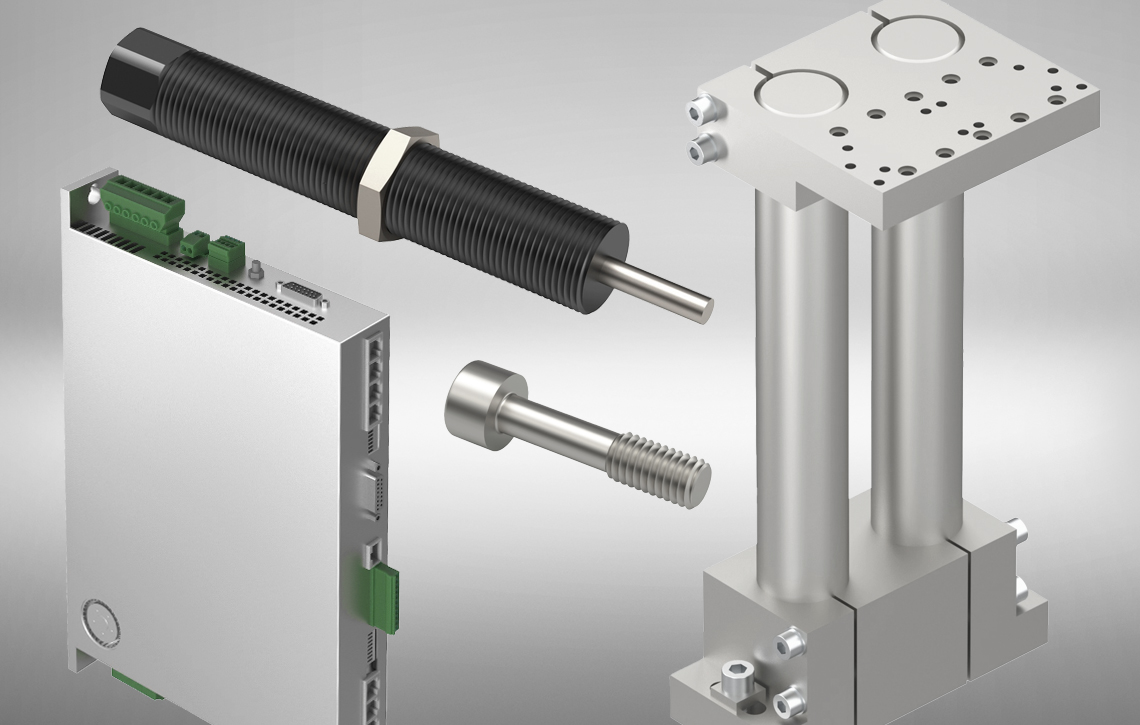

Manipulační příslušenství

Manipulační příslušenství

Manipulační příslušenství

Široký sortiment doplňků, senzorů, tlumicích prvků a montážního příslušenství pro optimální chod vašich aplikací.

Zobrazit produkty >

Pohony spirálových podavačů KWF

  • Vibrační pohony KWF mají ve své konstrukci vyvažovací systém, který eliminuje vibrace celého zařízení.
  • Vliv eliminace vibrací na přesnost a spolehlivost celé sestavy v montážní lince je zřejmý:
  • vibrace se nepřenášejí do základové desky (rámu)
  • vibrační zařízení se navzájem neovlivňují
  • minimální vzdálenost mezi výstupem z nádoby na lineární ližinu
  • zařízení mohou být na rámu upevněna, není nutné je po údržbě znovu nastavovat
  • kladný vliv na pracovní prostředí, hlučnost podavačů je nízká



Pohony spirálových podavačů AWF

  • Pohony AWF pracují na principu mikro vrhu a používají také eliminaci vibrací.
  • Jsou vhodné pro podávání a orientaci velmi drobných součástí

Nádoby spirálových zásobníků

  • Nádoby podavačů jsou buď polyamidové nebo ze slitiny hliníku a jsou určeny pro obrobení na 5-ti osých frézkách.
  • Polyamidové jsou odolné vůči opotřebení, jsou tedy obzvlášť vhodné pro tvrzené a ostré díly a jsou výrazně méně hlučné než hliníkové.
  • Nádoby ze slitiny hliníku se používají pro podávání součástí s pryže nebo dílů citlivých na statickou elektřinu.
  • Nabízíme nádoby s předfrézovanou spirálou ve dvou tvarech 25° nebo 40° ve čtyřech profilech: s drážkovou, prizmatickou, obloukovou a plochou spirálou, standardně z polyamidu, volitelně z Al slitiny. Pro netypické díly lze vytvořit nádobu na zakázku.
  • Zakázkově dodáváme rovněž kuželové a válcové nádoby, vyrobené pro specifické součástí z nerezového materiálu, případně s další povrchovou úpravou.




Lineární vibrační podavač - KLF 1 / 2 / 2,5, LF 70

  • Lineární pohony KLF jsou založeny na inovativní konstrukci a funkčním prinpicu, který pomáhá eliminovat "škodlivé" vibrační síly a torzní momenty samotného pohonu.
  • Pevné protizávaží a daná hmotnost ližiny
  • Není nutné nastavovat žádné parametry
  • Pohon redukuje přenos vibrací do rámu
  • Lineární vibrační pohony LF jsou klasické konstrukce.



Doplňovací vibrační zásobník KLF

  • Při nedostatečné kapacitě spirálové nádoby jsou využívány doplňovací zásobníky tzv. bunkery.
  • Vibrační doplňovací zásobníky jsou vzhledem k menší kapacitě zásobníku určeny zejména pro drobné díly

Pásové doplňovací zásobníky HBB, BB

  • Výrazné zvýšení autonomity podávací stanice
  • Jsou určeny pro řízený posun a doplňování dílů
  • Pásové doplňovací zásobníky je možné použít pro širokou škálu aplikací
  • Dostupné v provedení nerez nebo lakovaná ocel
  • Volitelně: skluzy, kryty, povrchová úprava dopravníku, snímání hladiny zaplnění, atp.
  • Objem: 5, 10, 25 a 50 litrů
  • Rám zásobníku z hliníkového profilu M
  • ateriály pásu: PVC, PU, s hladkým povrchem nebo speciální provedení ESD
  • Řídící jednotky: 24 V nebo 230 VAC 50 Hz
  • Provedení Standard nebo Heavy-Duty pro vysokou zátěž



Řídící přístroje RG

  • Řídící přístroje RG slouží k ovládání vibračních pohonů a lze jimi nastavit parametry podávání a jednoduchou logiku celé podávací stanice.
  • Řídicí vstupy umožňují zapnutí a vypnutí pohonů jinými systémy, které disponují výstupy se spínacím napětím 24 VDC (např. PLC).



Optické vidlicové snímače fronty součástí

  • Kovové pouzdro i konektor Rozteč vidliček od 2 do 220 mm
  • Integrovaný modul elektroniky
  • Nastavitelná citlivost
  • Možnost přepínání Light / Dark
  • Viditelně svitivý LED vysílač
  • Vysoké krytí IP67



Ionizér R55

  • Ionizér slouží pro odstranění elektrostatického náboje, nabitých prachových částic a odstranění prachu z různých dílů.
  • ES51 jsou napájecí jednotky pro radiální a axiální ionizéry R55. Tyto napájecí zdroje se vyznačují robustní konstrukcí, maximální provozní spolehlivosti a jednoduchou obsluhou.



Typizované stanice nebo řešení na míru: Pro zpracování nabídky potřebujeme: díly (2D / 3D, vzorky), požadovaný takt na výstupu, orientace, autonomita, apod. V případě zájmu o vibrační podavače nebo celou podávací stanici nás kontaktujte.
